Repair Handphone: Blackberry matot dipasang power supply tidak respon

Blackberry matot dipasang power supply tidak respon - Melanjutkan pembahasan dari artikel utama yaitu 6 solusi bb davis 9220 matot maka akan saya update apabila ada kasus yang masuk dan disertai dengan cara mengatasinya karena memang beda penyebab tentu beda juga solusinya.

Masuk bb davis mati total dengan ciri-ciri:
1. Kondisi mesin masih rapih
2. Dipasang usb tidak terdeteksi sama sekali di komputer
3. Dipasang power supply di GND dan Vbat dengan ukuran 3.7v tidak ada arus yang masuk sama sekali (pada gambar, pin no.1 dan nomor.2)
4. Tetapi apabila pasang power supply ke Vsys maka akan langsung short full (pada gambar, pin nomor.1 dan nomor.3)

Cara mengatasinya:

1. Karena kita tahu yang short di daerah Vsys, jadi ada kemungkinan kapasitor ada yang jebol.
2. Mau angkat satu-satu kapasitor di sekitar ic power ini akan memakan waktu lama, karena walau yang jebol cuma satu tetapi kapasitor yang terhubung lainnya seolah-olah short juga ketika di tes multitester.

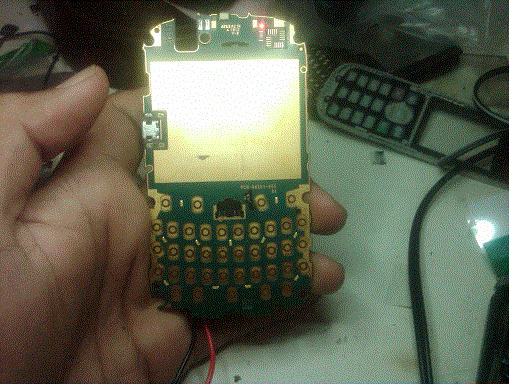

3. Jadi ambil batre yang full, solder (-) ke GND pada PCB dan (+) pada Vsys langsung, karena pake power supply tidak kuat untuk yang short full terkecuali PS khusus.
4. Maka untuk kasus saya kapasitor yang jebol langsung keluar api dan berasap dan dapat dilihat langsung.
5. Ini bagian yang short
